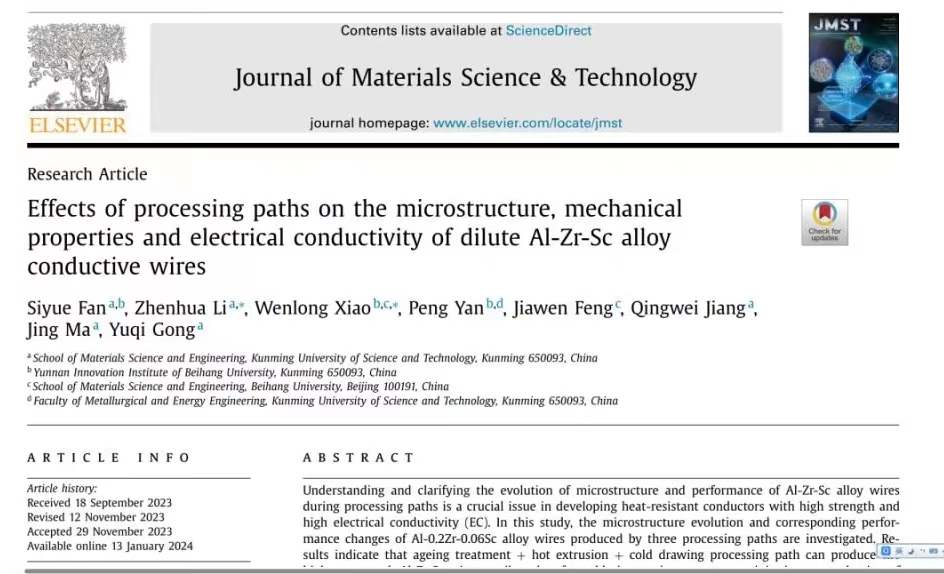

日前，金属先进凝固成形及装备技术国家地方联合工程研究中心、工程训练国家级实验教学示范中心、云南省轻金属增材制造工程研究中心黎振华团队与北京航空航天大学马朝利、肖文龙团队合作，在高强高导耐热铝合金方面取得重要进展。研究成果以Effects of processing paths on the microstructure, mechanical properties and electrical conductivity of dilute Al-Zr-Sc alloy conductive wires为题，发表在我国材料领域权威TOP学术期刊Journal of Materials Science and Technology上。77779193永利为该论文第一作者单位，黎振华教授和北京航空航天大学肖文龙副教授为论文共同通讯作者，材料科学与工程学院博士研究生范思越为第一作者，冶金与能源工程学院严鹏博士参加了试验工作。该研究得到了云南省重大科技专项等的资助。

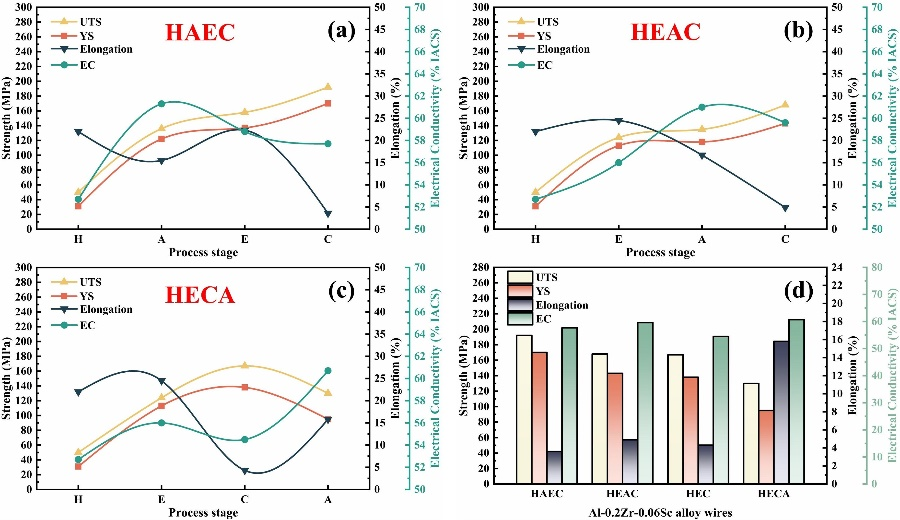

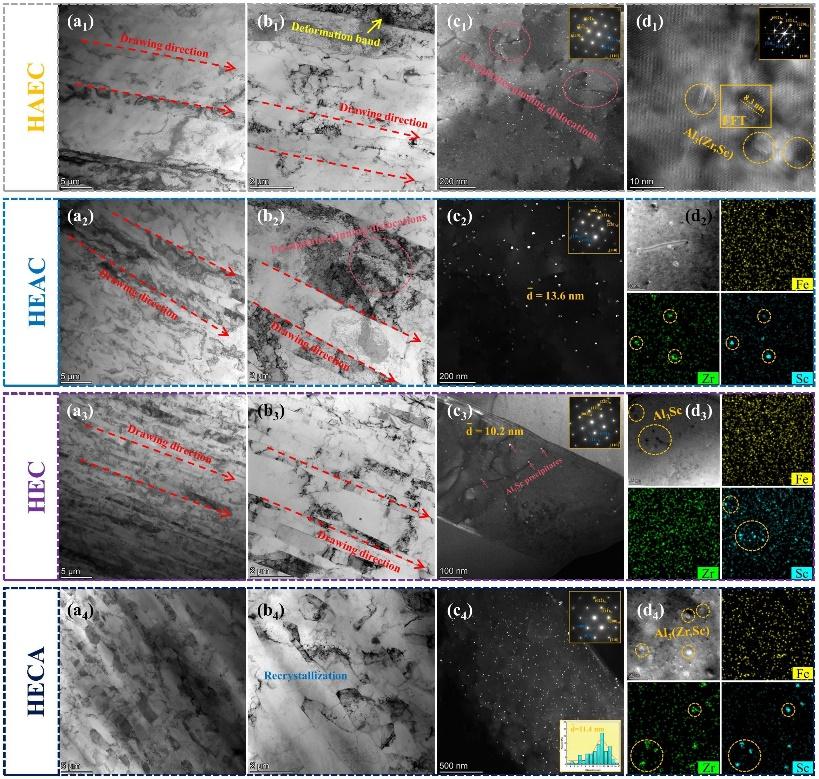

云南铝资源丰富，近年来绿色铝产业发展迅速。高强高导耐热铝合金是架空输电线路电缆用关键基础材料，具有万亿以上的市场规模。随着特高压、远距离、大容量输电和清洁能源利用的发展，对架空导线的导电率、强度、耐热性能等提出了更高要求。但提升材料导电率与提高强度和耐热性之间存在矛盾。Al-Zr-Sc合金强度、导电率和耐热性能突出，具有广阔的应用前景。阐明加工路径对Al-Zr-Sc合金微观组织和性能的影响对克服材料导电率与提高强度和耐热性之间的矛盾、提高合金性能至关重要。该研究系统考察了加工路径对Al-Zr-Sc合金微观组织与性能的影响，获得了各工艺环节对合金组织、强度和导电率影响的定量关系。结果表明，通过快速凝固-热变形-时效-冷拔路径，充分利用细晶强化、Al₃(Zr,Sc)相析出强化和位错强化和热变形过程中Sc原子的动态析出，可获得强度、导电率及耐热性良好匹配的Al-Zr-Sc合金导线。

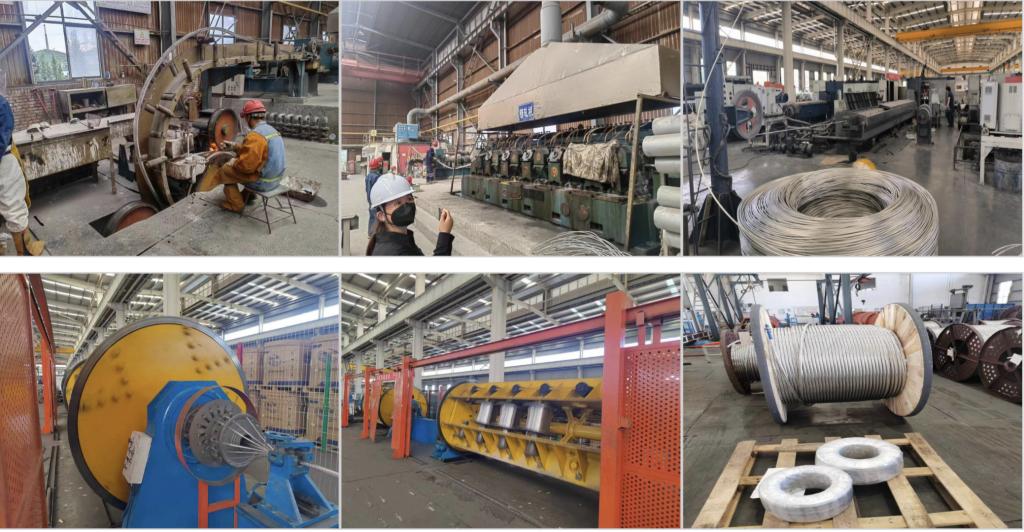

据此，团队在云南铝业泽鑫公司和昆明电缆股份有限公司开展中试，成功制备出导电率61.1%IACS、抗拉强度161MPa、延伸率5.6%、耐热性能280℃/1h强度残存率96%的高强高导耐热铝合金导线数万米并通过第三方权威检测，制备出成品电缆，为进一步提升云南绿色铝产业深加工能力提供了支撑。

黎振华教授团队长期从事金属凝固新材料与增材制造的研究工作，坚持以服务国家特别是云南的产业发展需求为导向。近年来，团队聚焦绿色铝、钛等云南特色优势产业，在Journal of Materials Science and Technology、Materials Science and Engineering A、Journal of Alloys and Compounds等国内外权威学术期刊上发表了一系列高水平论文，获得了国内外广泛关注。相关研究成果得到了国家自然科学基金项目、云南省重大科技专项和云南省基础研究重点计划等项目的支持，先后被科技日报、云南日报、云南电视台等报道，为云南省绿色铝、钛和先进制造业的发展贡献了力量。

论文链接：https://www.sciencedirect.com/science/article/abs/pii/S1005030224000677
